一般標準無功補償柜有寬×高×厚為；800×2200×600、800×2200×1000、600×2200×600、1000×2200×600幾種幾何尺寸的。

它首先是需要根據低壓配電變壓器的容量，計算出要制作的無功補償電容的容量個數和補償的路數、及電氣元器件的合理布置來確定的。

補償柜的電結構應設為開啟式，屏間連接孔，主母線距地尺，架設方式和相間距離應與主低壓配電柜匹配。面板上部，根據電器配件的電壓表，電流表，指示燈，自動功率因數控制器的幾何尺寸。

電容補償柜主要電器元件

1、隔離開關HD13一400/3 1只

2、分路空氣斷路器(根據路路數確定)。

3、電流互感器LMZ1一200/5 3只

4、熔斷器若干（根據路數而定）DZ47/3/32A

5、熱繼電器JR16一60/3/ 32A根據數而配。

6、接觸器根據路數而定。cJ19一40A/3/220V若干。

7、避雷器FYS一0.22三只

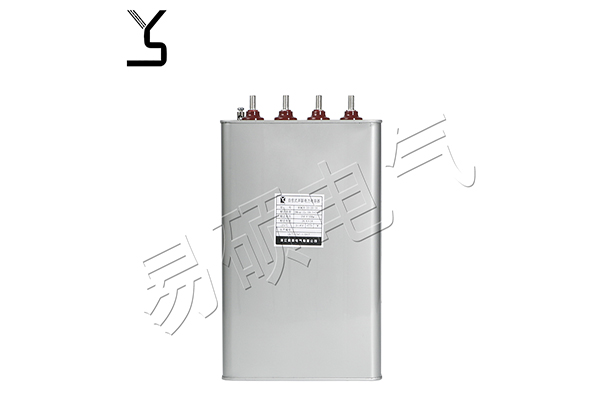

8、自愈式補償電容器，根據容量路數而定。BSM丁0.4一15一3若干。

9、電流表42L6一A 200/5三只。

10、電壓表42L6一V450V一只。

11、無功自動補償控制器JKW（HD）16S一臺。

12、指示燈若干。

13、絕緣子。

14、接線端子排若干。

15、銅排及塑料軟導線若干。

16、安裝橡導線若干

17、緊固螺栓若干。

18、號碼管。

19、熱縮管若干。

20、導電膏若干。

21、PE保護接地接線排。
